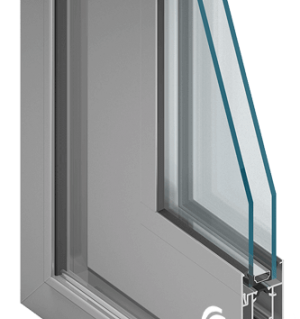

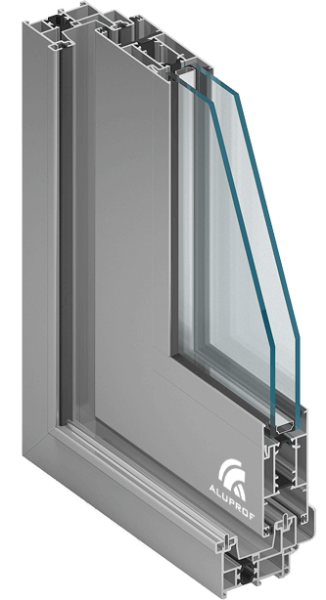

MB-SLIDE, MB-SLIDE ST

Systemy te przeznaczone są do wykonywania drzwi oraz okien przesuwnych z izolacją termiczną, które można wbudowywać w ściany murowane, fasady aluminiowe, ogrody zimowe lub zabudowy witrynowe wykonane z elementów systemów MB-59S lub MB-59S Casement. Drzwi przesuwne, szczególnie o dużych gabarytach, wizualnie „powiększają” powierzchnię mieszkalną poprzez łączenie jej z zewnętrznym tarasem lub ogrodem.

Systemy drzwi przesuwnych MB-Slide i MB-Slide ST dają duże możliwości aranżacji przestrzeni: maksymalne gabaryty skrzydeł wynoszą: H: 2600 mm, L: 1800 mm, ciężar max. 160kg, dostępne są przy tym różne warianty zabudowy: od 2 do 6 modułów. Można w nich stosować pakiety szklane o grubości do 26 mm. Konstrukcje te zapewniają również zachowanie bardzo dobrych parametrów technicznych: tworzywowe przekładki termiczne stanowią odpowiednią izolację termiczną profili aluminiowych, a uszczelki ślizgowe w postaci szczotek lub z elastomeru termoplastycznego TPE oraz uszczelki przymykowe i przyszybowe z EPDM umożliwiają uzyskanie wysokiej szczelności konstrukcji.

Głębokość konstrukcyjna kształtowników skrzydeł wynosi 37 mm (oprócz kształtowników poziomych w MB-Slide ST), a ościeżnic odpowiednio: 50 mm (szyny 2 torowe) i 97 mm (szyny 3 torowe). Identyczna głębokość podstawowych ościeżnic 2 torowych systemu MB-Slide oraz ościeżnic okien i drzwi systemów MB-59S, MB-59S Casement, MB-59S Pivot i MB-59SE powoduje, że możliwe jest bezpośrednie łączenie wyrobów wykonanych z tych systemów. Ościeżnice o innej głębokości niż 50 mm można łączyć ze sobą wykorzystując specjalny, wzmacniany słupek pośredni.

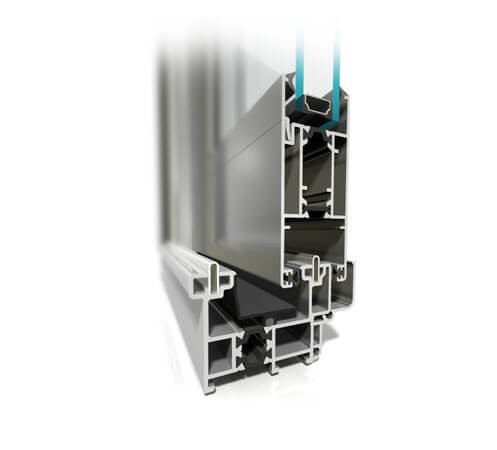

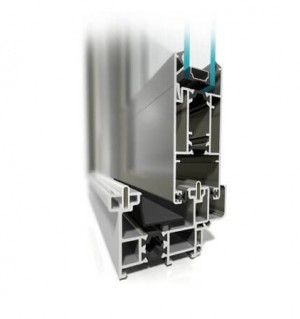

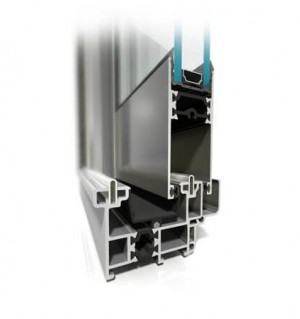

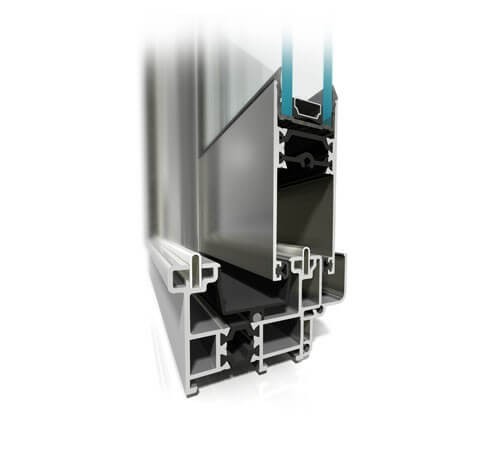

Podstawowymi różnicami pomiędzy systemami MB-Slide i MB-Slide ST są: budowa kształtowników skrzydeł oraz technologia produkcji i szklenia. W MB-Slide profile skrzydeł mają budowę 3-komorową, są one docięte pod kątem 45 stopni i łączone za pomocą odpowiednich narożników, naroża są następnie zagniatane. Szklenie wykonanej w ten sposób ramy skrzydła następuje za pomocą listew i uszczelek przyszybowych. W MB-Slide ST profile skrzydeł mają budowę 1-komorową, a łączy się je poprzez skręcenie profili pionowych z poziomymi za pomocą odpowiednich wkrętów. Montaż szkła odbywa się tu na etapie łączenia kształtowników skrzydła.

Oba systemy drzwi przesuwnych są w znacznej mierze kompatybilne z innymi systemami firmy ALUPROF S.A. Przyjęcie takiego założenia konstrukcyjnego pozwoliło zastosować wiele wspólnych kształtowników, akcesoriów i procesów technologicznych. Wszystkie elementy składowe systemów drzwi przesuwnych wykonywane są wg obowiązujących norm i standardów.

Dane techniczne

Głębokość ramy 50 i 97 mm
Głębokość skrzydła 37 mm
Grubość szklenia 22-26 mm
Max wymiary skrzydła H do 2600 mm, L do 1800 mm
Max ciężar skrzydła 160 kg
