MB-59S System okienno-drzwiowy z izolacją termiczną

System MB-59S służy do wykonywania wymagających izolacji termicznej i akustycznej elementów zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, itd.

Prawie wszystkie kształtowniki okienne i drzwiowe mają konstrukcję trzykomorową, gdzie centralną komorę stanowi komora izolacyjna pomiędzy przekładkami termicznymi. Dzięki takiemu rozwiązaniu udało się uzyskać smukłe, ekonomiczne oraz sztywne profile. System połączeń za pomocą przekładki termicznej pozwala na stosowanie profili dwukolorowych - innych wewnątrz, innych na zewnątrz elewacji. W MB-59S zastosowano profilowane przekładki termiczne w kształcie „omega” z poliamidu wzmocnionego włóknem szklanym. Taki kształt przekładek gwarantuje bardzo dobrą izolację termiczną oraz prawidłowe odwodnienie wewnętrznych komór profilu.

Jedną z podstawowych zalet systemu MB-59S jest duża swoboda w doborze okuć i sposobów ich mocowania. Konstrukcja profili drzwi, dzięki zastosowanym specjalnym rowkom, pozwala bez obróbki mocować różnego typu zawiasy tzw. „wrębowe”, a także zaczepy i rygle. Drzwi mogą być również zaopatrzone w tradycyjnie mocowane zawiasy nawierzchniowe. Kształtowniki okien posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO, zarówno przeznaczone do okien aluminiowych jak i tworzywowych. Rozwiązania te umożliwiają montaż okuć większości renomowanych firm.

Istotnym walorem prezentowanej konstrukcji jest również możliwość gięcia profili i wykonywania różnego rodzaju łuków oraz konstrukcji łukowych.

W systemie MB-59S można wykonywać okna o tradycyjnym sposobie otwierania: przymykowe, rozwierane, uchylne, uchylno-rozwierane lub uchylno-przesuwne, system ten jest również podstawą takich konstrukcji, jak okna otwierane na zewnętrz MB-59S Casement, okna obrotowe MB-59S Pivot oraz drzwi ekonomiczne MB-59SE. Większość z tych konstrukcji dostępna jest także w wersji o podwyższonej izolacyjności termicznej.

Dane techniczne

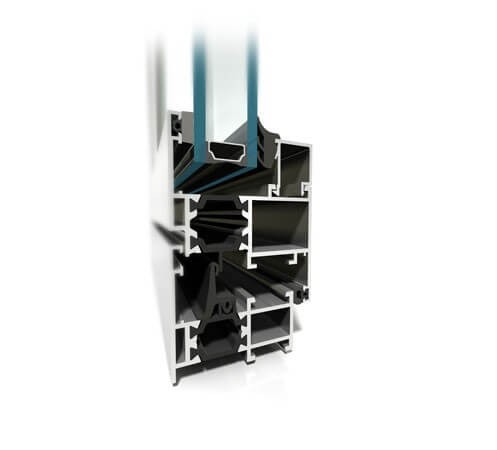

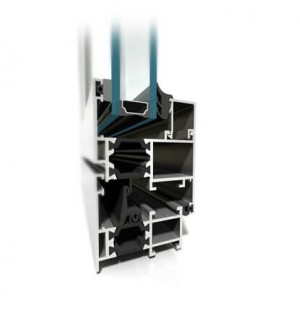

OKNA MB-59S
Głębokość ramy 50 mm
Głębokość skrzydła 59 mm
Grubość szklenia ościeżnica 4,5-31,5 mm, skrzydło 4,5-40,5 mm
Max wymiary skrzydła H do 2400 mm, L do 1250 mm
Max ciężar skrzydła 130 kg

PARAMETRY TECHNICZNE
Przepuszczalność powietrza: klasa 4, EN 1026:2001; EN 12207:2001
Wodoszczelność: E1050, EN 1027:2001; EN 12208:2001
Izolacyjność termiczna Uf od 1,8 W/(m2K)
Odporność na obciążenie wiatrem klasa C3,EN 12211:2001; EN 12210:2001

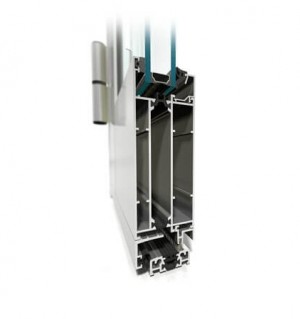

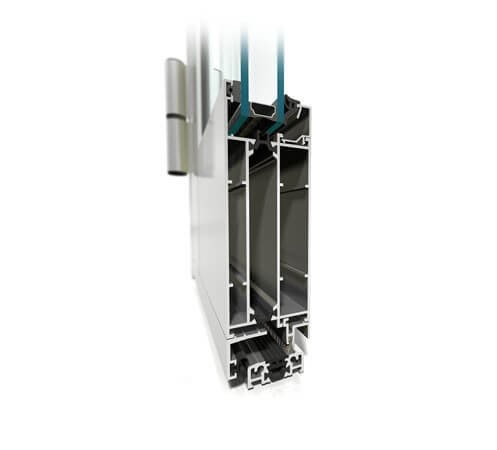

DRZWI MB-59S
Głębokość ramy 50 mm
Głębokość skrzydła 50 mm
Grubość szklenia 4,5-31,5 mm
Max wymiary skrzydła H do 2300 mm, L do 1100 mm
Max cieżar skrzydła 100 kg

PARAMETRY TECHNICZNE
Przepuszczalność powietrza: klasa 4, EN 1026:2001; EN 12207:2001
Wodoszczelność: E1050, EN 1027:2001; EN 12208:2001
Izolacyjność termiczna Uf od 1,8 W/(m2K)
Odporność na obciążenie wiatrem klasa C3,EN 12211:2001; EN 12210:2001
