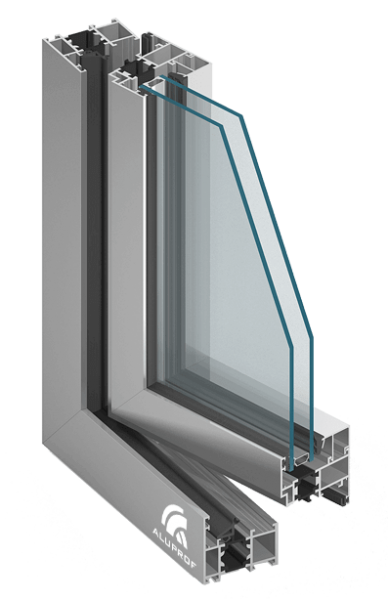

MB-60 system okienno-drzwiowy z izolacją termiczną

MB-60 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Istnieje możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych.

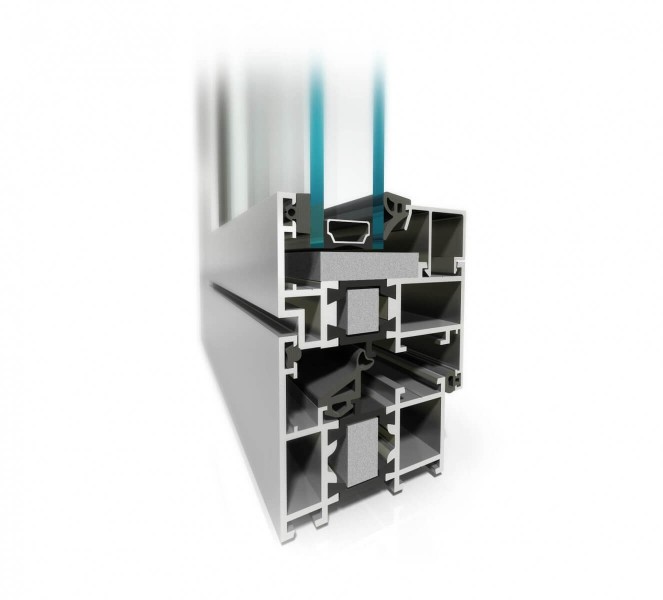

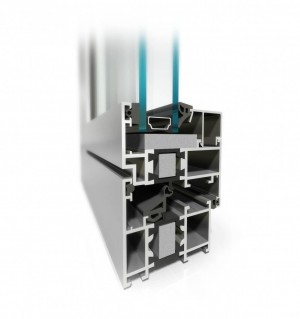

System MB-60 charakteryzuje się niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu przekładek termicznych i uszczelek. Dla profili systemu MB-60 współczynnik przenikania ciepła Uf wynosi: dla okien: od 2,0 W/m2K, dla drzwi: od 2,30 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 24 (okna) i 14 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Próg wykonany z HPVC oraz uszczelki z EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza.

Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-45, MB-59S i MB-70. Przyjęcie takiego założenia konstrukcyjnego pozwoliło uzyskać i zastosować wiele kompatybilnych elementów w tych systemach, np.: wspólnych listew przyszybowych, narożników, listew uszczelniających, uszczelek przyszybowych i przymykowych, wspólnych okuć, zamków, zawias oraz wiele identycznych procesów technologicznych jak kołkowanie łączników przewiązek i poprzeczek, klejenie narożników, wykrawanie różnych wybrań, itd.Jednym z efektów tej unifikacji jest to, że wygląd zarówno zewnętrzny jak i wewnętrzny wyrobów: okien, drzwi, itd., wykonanych w różnych systemach zabudowy zewnętrznej lub wewnętrznej jest niemal identyczny.

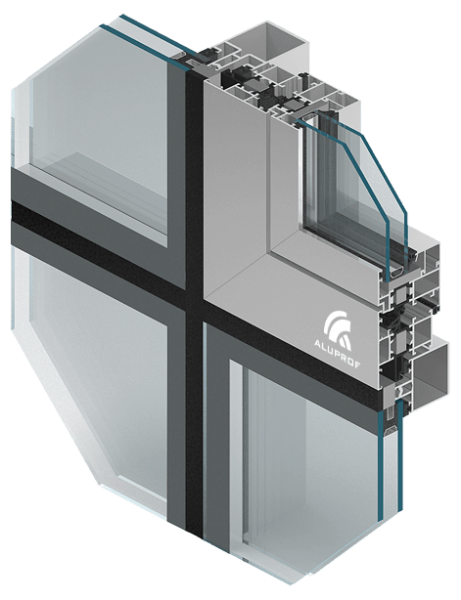

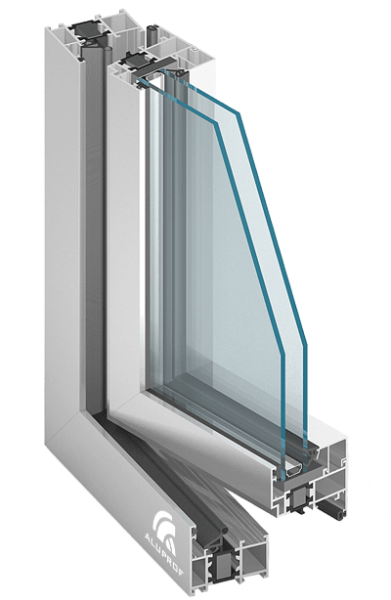

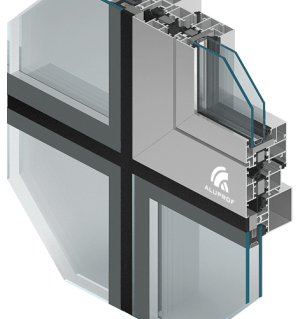

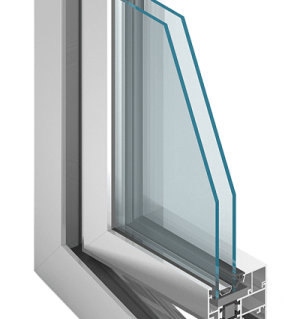

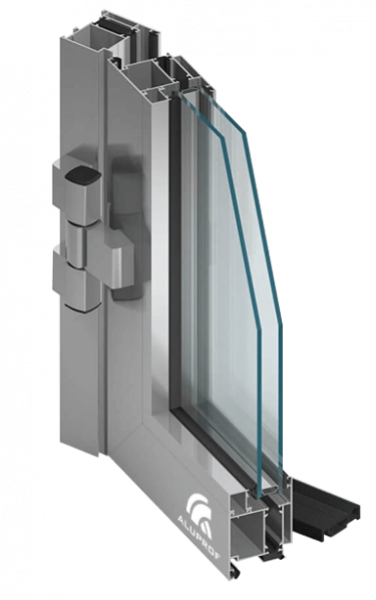

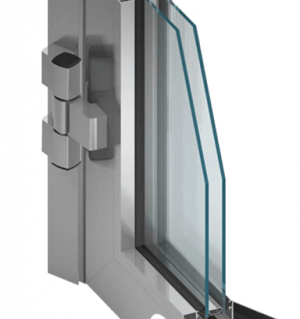

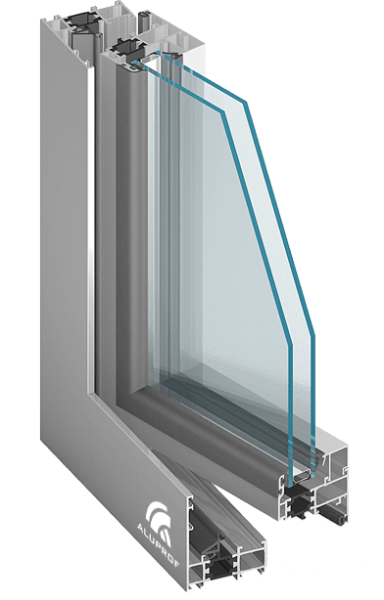

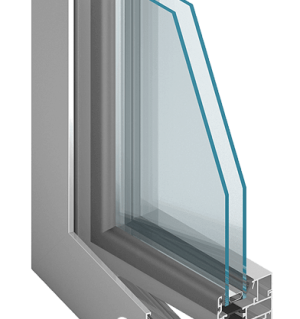

System MB-60 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-60HI, MB-60US HI, MB-60E HI, MB-60EF HI.

Na bazie tego systemu można także wykonywać konstrukcje antywłamaniowe.





Dane techniczne

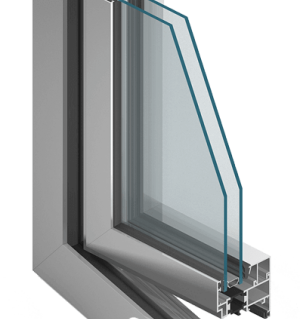

OKNA MB-60
Głębokość ramy 60 mm
Głębokość skrzydła 69 mm
Grubość szklenia ościeżnica 5-44 mm, skrzydło 14-52 mm
Max wymiary skrzydła H do 2400 mm, L do 1250 mm
Max ciężar skrzydła 130 kg

PARAMETRY TECHNICZNE
Przepuszczalność powietrza: klasa 4
Wodoszczelność: E900 EN 1027:2001; EN 12208:2001
Izolacyjność termiczna Uf od 1,4 W/(m2K)
Odporność na obciążenie wiatrem klasa C5,EN 12211:2001; EN 12210:2001

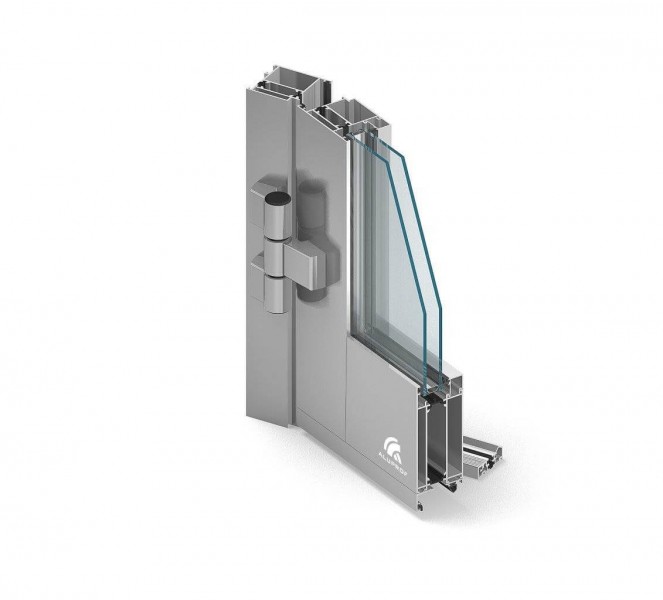

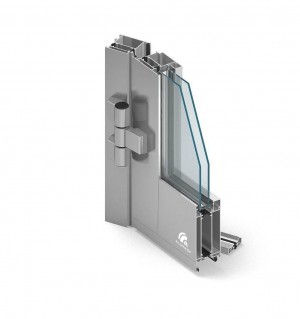

DRZWI MB-60
Głębokość ramy 60 mm
Głębokość skrzydła 60 mm
Grubość szklenia 5-44 mm
Max wymiary skrzydła H do 2400 mm, L do 1200 mm
Max cieżar skrzydła 120 kg

PARAMETRY TECHNICZNE
Przepuszczalność powietrza: klasa 4
Wodoszczelność: E900 EN 1027:2001; EN 12208:2001
Izolacyjność termiczna Uf od 1,4 W/(m2K)
Odporność na obciążenie wiatrem klasa C5,EN 12211:2001; EN 12210:2001
