System przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych - płaskich typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji.

Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Kształty profili umożliwiają taki dobór profili słupów i rygli, który daje efekt zlicowania powierzchni słupów i rygli od strony wewnętrznej fasady. Dzięki temu zabudowa przeszklenia może stanowić jednolitą w widoku kratownicę. Ułatwia to jednocześnie estetyczne i dokładne połączenia z innymi elementami zabudowy: ściankami wewnętrznymi i podwieszanymi sufitami.

Cechy charakterystyczne systemu MB-SR50N to także duży zakres profili słupów (od 65 mm do 325 mm) i rygli (od 5 mm do 189,5 mm) oraz nowoczesne rozwiązania akcesoriów i łączników. Pozwalają one na uzyskanie zwiększonych zakresów przenoszonych obciążeń – wypełnienie modułu stałego fasady może mieć ciężar do 1100 kg. System MB-SR50N daje znaczną swobodę w projektowaniu punktów mocowania fasady, szeroki zakres szklenia umożliwia także stosowanie szkła wielkogabarytowego oraz szyb zespolonych dwukomorowych.

Zastosowanie ciągłej przekładki termicznej wykonanej z izolującego materiału HPVC oraz profilowanych uszczelek przyszybowych z EPDM pozwala na uzyskanie odpowiedniej klasy izolacyjności cieplnej i ogranicza do minimum zjawisko wykraplania się pary wodnej na elementach aluminiowych.

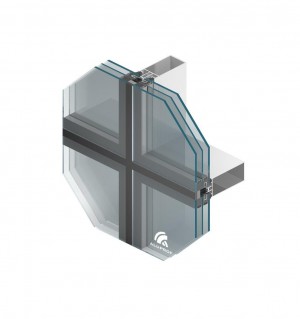

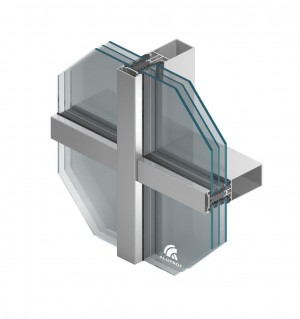

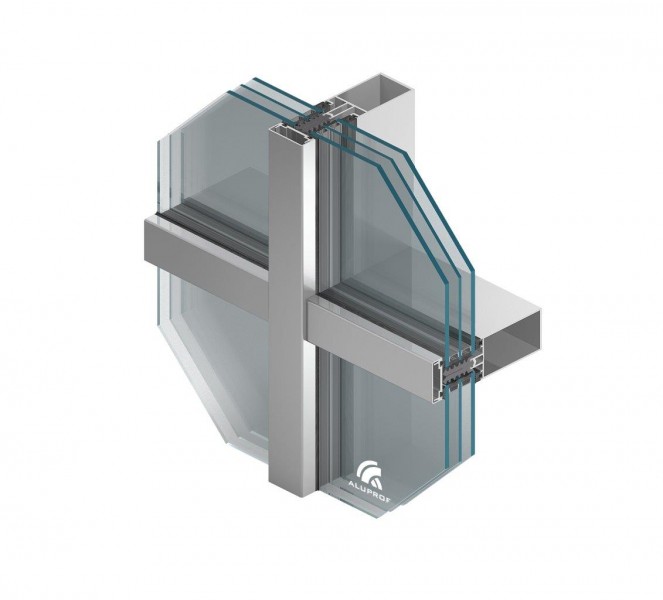

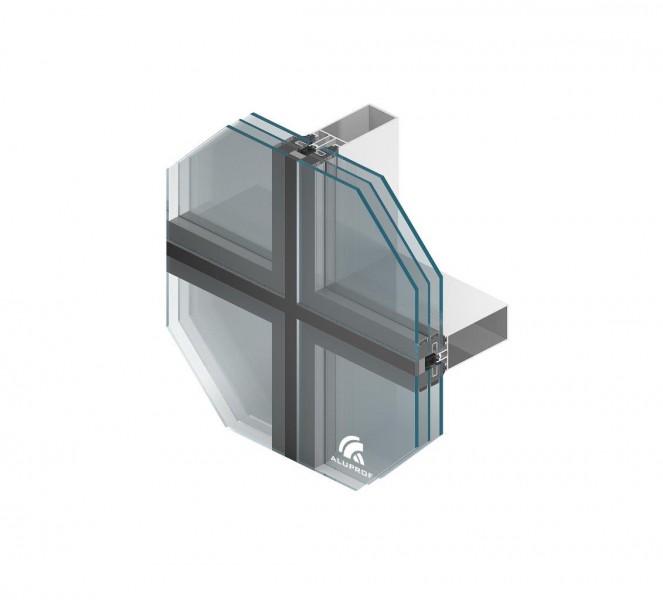

Odmianą estetyczną systemu MB-SR50N podobnie jak we wcześniej znanych fasadach słupowo-ryglowych są wersje: PL (tzw. pozioma i pionowa linia, gdzie podkreślone są podziały - poziome lub pionowe) oraz fasada półstrukturalna typu EFEKT. Na szczególna uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR50N HI, w której zastosowano specjalne dwukomponentowe izolatory.

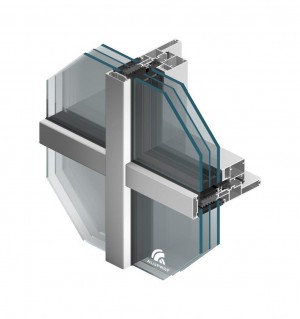

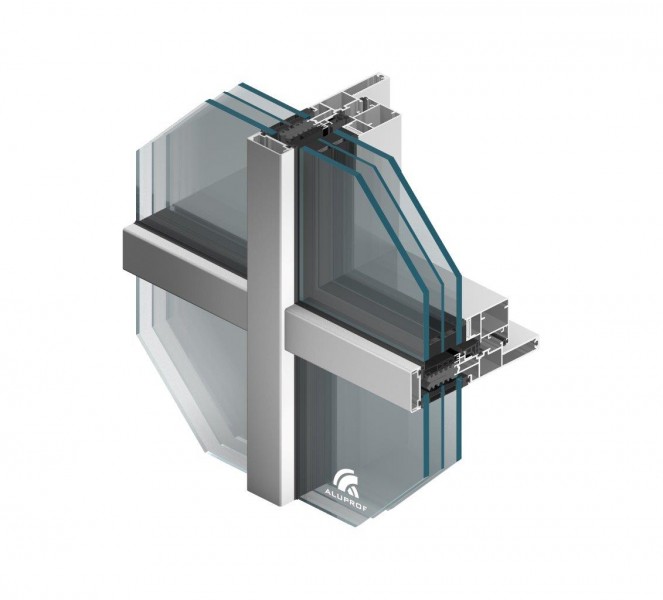

System MB-SR50N daje możliwość wbudowania w fasadę różnych rodzajów okien i drzwi, w tym także okien dedykowanych do fasad: okna odchylnego i okna dachowego. Szczególnie efektowne jest stosowanie w nim okien zintegrowanych w fasadzie, bazujących na rozwiązaniu MB-SR50 IW.

Pasy nadprożowo-podokienne fasady dzięki warstwowej budowie z zastosowaniem niepalnych materiałów takich jak wełna mineralna i płyty gipsowo-kartonowe, mogą podobnie, jak w pozostałych systemach fasadowych Aluprof uzyskać klasyfikację ogniową w zależności od budowy EI30 i EI60.

Do wykonywania ściany łamanej w przekroju poziomym i pionowym przewidziano specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku oraz eliminuje się konieczność stosowania specjalnych słupów kątowych.

Dokumentem odniesienia do deklarowania zgodności dla fasad pionowych opartych na systemie MB-SR50N jest Zharmonizowana Norma Europejska "PN-EN 13830 Ściany osłonowe – norma wyrobu"

Na bazie tego systemu można także wykonywać konstrukcje antywłamaniowe.

FUNKCJONALNOŚĆ I ESTETYKA:

• połączenia kątowe umożliwiające swobodne kształtowanie zabudowy aluminiowej
• słupy i rygle o “ostrych” krawędziach pozwalające budować konstrukcje nośne fasad o wyglądzie jednolitej kratownicy
• odmiany estetyczne fasady oraz szereg profili nakładkowych o różnych kształtach zapewniają uzyskanie wielu wariantów obrazu elewacji
• szeroki wybór elementów otwieranych w fasadzie: różnego typu okna i drzwi, w tym okna połaciowe MB-SR50N RW, okna zintegrowane z fasadą MB-SR50N IW, a także okna odchylne i otwierane równolegle MB-SR50N OW
• duży zakres szklenia oraz dostępne izolatory i akcesoria pozwalają uzyskać wysoki poziom izolacyjności termicznej fasad
• możliwość gięcia profili i budowy konstrukcji łukowych

Dane techniczne
