TM 62 2.1 drzwi
ZASTOSOWANIE
System TM 62 2.1 Drzwi służy do konstruowania drzwi izolowanych termicznie, akustycznej oraz estetycznych, przeznaczonych do zabudowy zewnętrznej w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.
System umożliwia wykonywania następujących konstrukcji:
- drzwi jednoskrzydło otwierane do wewnątrz i na zewnątrz,
- drzwi dwuskrzydłowe otwierane do wewnątrz i na zewnątrz,
- drzwi jedno i dwuskrzydłowe zabudowane w witrynie, z naświetlami i doswietlami.
OPIS TECHNICZNY

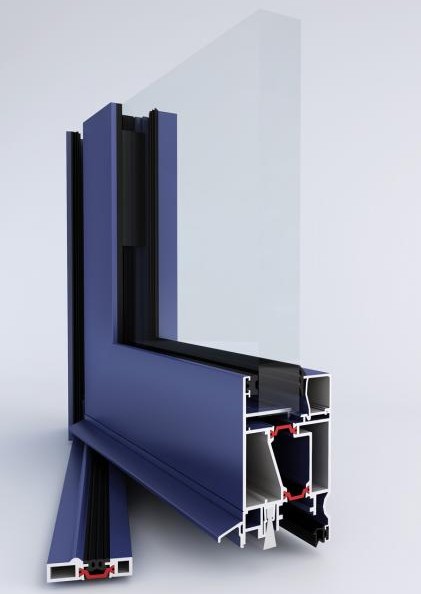

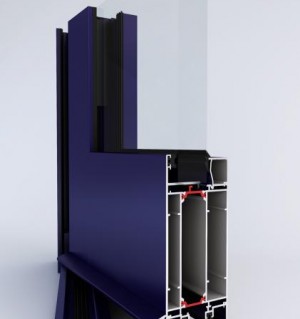

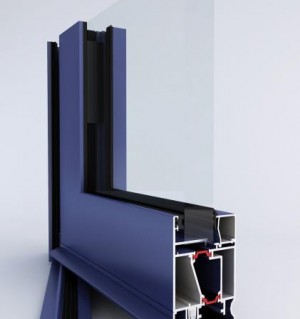

System składa się z trójkomorowych profili aluminiowych z przekładką termiczną.
Głębokość zabudowy to:
- futryna - 62 mm
- skrzydło - 62 mm
W systemie TM 62 można stosować różnego typu wypełnienia
Maksymalne wymiary skrzydeł:
- wysokość skrzydła drzwiowego 2300 mm,
- szerokość skrzydła drzwiowego 1250 mm,
DODATKOWE WALORY (SZCZEGÓLNE DLA DANEGO SYSTEMU)
Gama profili umożliwia konstruowanie różnego rodzaju drzwi o indywidualnym charakterze. Profile o różnej szerokości umożliwiają stosowaniu pełnej gamy nowoczesnych okuć , oraz indywidualnych klamek lub pochwytów. Szerokość profili umożliwia stosowanie ukrytych zawiasów, oraz zamków sterowanych pilotem.
Dane techniczne
Parametr | Norma | Wartość |
Infiltracja powietrza | PN-EN 12207 | klasa 4 |
Szczelność na przenikanie wody | PN-EN 12208 | E1050 |
Odkształcenie | PN-EN 12210 | C4 |
Izolacyjność akustyczna | PN-EN ISO 140-3 | 30÷44 dB |
Izolacyjność termiczna | Uf=2,02÷2,51 W/m2K | |
Kategoria korozyjności | PN-EN ISO 12944-2:2001 | C1, C2, C3, C4 |
Antywłamaniowość | PN-ENV 1627:2006 | klasa 2 i 3 |
